为什么原木会变形开裂，如何做到不变形开裂？

变形开裂主要是木材的干燥后含水率不同，运到不同的地方，受温度和湿度变化引起的。

樽品世家在木材进料检测含水量、生产过程中养生、研发防开裂专利工艺等方法降低木材变形开裂的系数，

同样也需要客户在使用中注意好家中的温度和湿度，这样才能防止开裂。

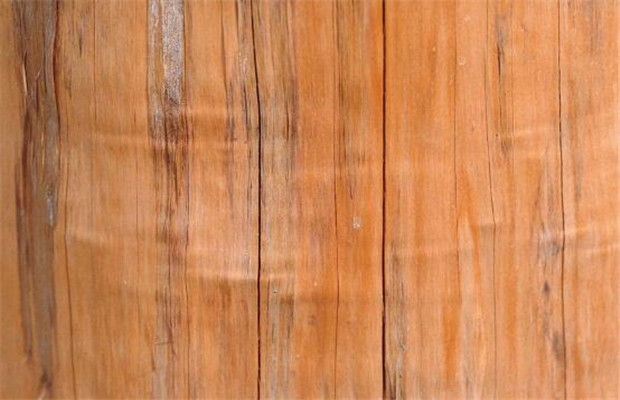

      裂纹通常都限于弦面，并且沿径向发展。浅的表裂可以用刨光的方法除去，但深的表裂不但难看，而且会降低木材的强度，特 别是抗剪强度。

      表裂也影响木材的油漆质量，具有表裂的木材油漆后，可以因气候条件的变化而发生裂纹张开和闭合，引起漆膜 破裂。

      产生表裂的原因是木材内外各层不均匀的干燥，而径向、弦向 收缩的差异是一个重要的附加因素。木材干燥时，首先从表面蒸发水分，

      当表面层含水率降低至纤维饱和点以下时，表层木材开 始收缩，但此时邻接的内层木材的含水率尚在纤维饱和点以上，不发生收缩。

      表层木材的收缩受到内层木材的限制，不能自由收缩，因而在木材中产生内应力：表层木材受拉，内层木材受压。

     干燥条件越剧烈，内外层木材的含水率差异越大，产生的内应力也越大。如果表层的拉应力超过木材横纹抗拉强度，则木材组织被撕裂，

     由于沿木射线组织的抗拉强度较邻近的木纤维的强度小，所以裂缝首先沿木射线产生。

      内裂产生于干燥后期，有时产生于干燥材料存放时期。通常不易从木材外部发现，但严重时，可由材面的凹陷来判断。

      内裂是由于木材内层的拉应力所引起。 木材干燥前期，木料表层在拉应力的作用下，不仅产生伸张的弹性变形，同时还产生伸张的残余变形（塑性变形）。

      由于这种残余变形使外层木材的尺寸大于自由收缩的尺寸。到干燥后期，内层木材的含水率降至纤维饱和点以下时，内层木材开始收缩，但由于已经伸张了的外层木材的限制不能自由收缩，于是在材料中发生与干燥前期相反的内应力：内层木材受拉，外层木材受压。如果内层的拉应力超过木材横纹抗拉强度，则木材组织被撕裂，木材的内裂因此产生。

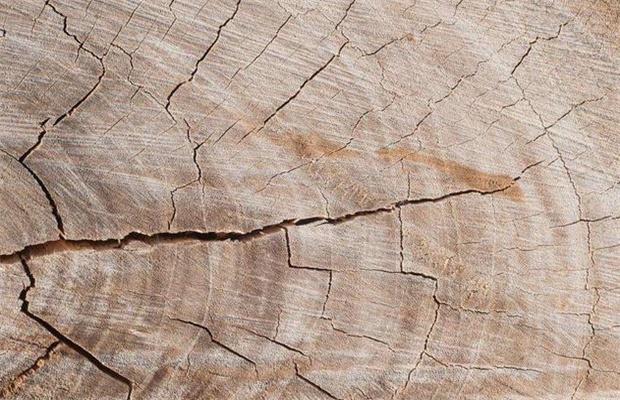

   轮裂通常发生于干燥初期，出现于木材的端面，随着干燥的进展裂纹加深、加长。有时发生于内部，但出现于干燥后期，是由于严重的内部拉应力所引起的。

原木定制出现开裂该如何处理？

木材各向异性，在同样的温、湿度变化的情况下，其湿涨、干缩系数最大的是弦向，其次是径向，纵向的变化最小，所以下锯时多生产一些径切板，可以减少开裂。特别是带有髓心的板材干燥时容易发生严重的劈裂，这是由于髓心附近径向和弦向的收缩差异引起的，它发生在干燥初期，最初裂缝仅呈现于端部表面，随着干燥的进展它可以向着髓心并沿纵向扩展。

加工安装好的原木产品开裂，大部份是因为居住环境中空气的湿度导致，可以根据开裂的实际情况进行处理：如木材内裂和端裂的细小裂缝，可以在一定周期后进行油漆修复，如产品在木材拼接处出现裂缝，一般为胶裂和外力导致的榫裂，需要返厂处理。
